Como ler paquímetro com precisão milimétrica

Tempo de leitura: 4 minutos

Aprenda como ler paquímetro com exatidão e evite erros de medição que comprometem peças, projetos e processos industriais.

Todo profissional que já perdeu uma peça inteira por meio milímetro de erro sabe o peso de uma leitura mal feita. O paquímetro parece simples, mas exige método.

Entre projetistas, desenhistas técnicos e técnicos de manutenção, dominar como ler paquímetro com segurança é o que separa uma medição confiável de um retrabalho caro.

Neste artigo você vai entender a lógica da escala principal, o papel do nônio e o cálculo exato da resolução, sem atalhos e sem achismos.

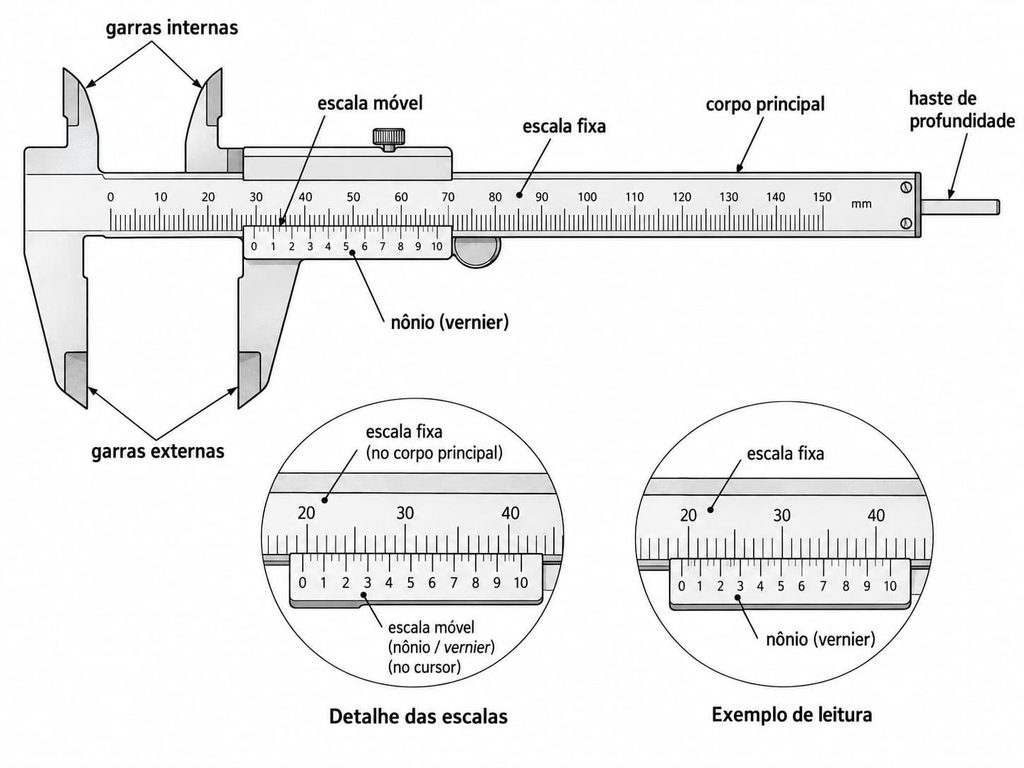

Anatomia do paquímetro: entendendo as escalas antes de medir

Antes de aprender como ler paquímetro, é preciso reconhecer suas partes. O instrumento tem duas escalas que trabalham juntas na mesma régua.

A escala fixa, gravada no corpo principal, marca os milímetros inteiros. É nela que você identifica o valor base da medição, antes de refinar o resultado.

Já a escala móvel, chamada de nônio ou vernier, desliza sobre a fixa e permite capturar frações menores que um milímetro, geralmente 0,05 mm ou 0,02 mm.

Some-se a isso as garras externas, internas e a haste de profundidade, que ampliam o uso do instrumento para diâmetros, furos e rebaixos.

• Manutenção de manômetros: onde fazer e como contratar

Como ler paquímetro passo a passo com o nônio

A leitura correta segue uma sequência lógica. Pule uma etapa e o risco de erro dispara, mesmo em quem já tem prática.

Primeiro passo: leia o valor inteiro na escala fixa, observando onde o zero do nônio se posiciona. Esse número é a base em milímetros da sua medição.

Segundo passo: localize, no nônio, o traço que coincide exatamente com um traço da escala fixa. Essa coincidência indica a fração complementar da medida.

Terceiro passo: multiplique o número desse traço pela resolução do instrumento, normalmente 0,05 mm, e some ao valor inteiro já identificado.

Um exemplo prático ajuda a fixar o método:

• Escala fixa indica 12 mm antes do zero do nônio.
• O traço coincidente no nônio é o quarto (0,05 mm x 4 = 0,20 mm).
• Resultado final: 12 mm + 0,20 mm = 12,20 mm.

Esse raciocínio metrologicamente correto vale tanto para paquímetros analógicos quanto para a conferência de modelos digitais e de relógio.

• Como usar paquímetro sem errar a medição

Por que a resolução do nônio muda o resultado da leitura

A resolução é o menor incremento que o paquímetro consegue captar, e ela varia conforme o número de divisões do nônio.

Um nônio com 50 divisões oferece resolução de 0,02 mm, enquanto um modelo com 20 divisões entrega 0,05 mm. Quanto mais divisões, maior o refinamento da leitura.

Essa diferença parece pequena no papel, mas em peças usinadas com tolerâncias apertadas ela decide se um componente entra ou não na especificação do projeto.

Por isso, conferir a resolução do instrumento antes de iniciar qualquer medição é tão importante quanto a própria leitura da escala.

• Calibração de trenas: por que erro dimensional afeta projetos

Erros comuns na leitura do paquímetro e como evitá-los

Mesmo profissionais experientes cometem falhas recorrentes. Reconhecer esses padrões evita retrabalho e decisões erradas em linha de produção.

• Erro de paralaxe: olhar o nônio em ângulo distorce a percepção do traço coincidente e falseia o resultado.
• Pressão excessiva nas garras: apertar demais a peça pode gerar folga ou deformação, alterando a medida real.
• Instrumento sujo ou com folga mecânica: resíduos entre as escalas comprometem o deslizamento e a exatidão da leitura.
• Falta de calibração periódica: um paquímetro descalibrado invalida qualquer leitura, por mais correto que seja o método.

Um levantamento do NIST sobre incerteza de medição reforça que até instrumentos de alta qualidade perdem exatidão sem verificação metrológica regular, o que torna a calibração parte inseparável da rotina de medição confiável.

Paquímetro analógico, digital ou de relógio: qual escolher

A lógica do nônio é a base histórica da metrologia dimensional, mas nem todo instrumento exige leitura manual da escala.

Paquímetros digitais entregam o valor direto no visor, reduzindo erro humano, enquanto os modelos de relógio usam um mostrador analógico para leitura das frações.

Ainda assim, entender como ler paquímetro com nônio continua essencial, porque é esse princípio que garante a interpretação correta mesmo quando o display falha ou descarrega.

Perguntas frequentes sobre leitura de paquímetros

Como calcular a leitura do paquímetro? Some o valor inteiro da escala fixa à fração indicada pelo traço coincidente do nônio, multiplicada pela resolução do instrumento.

Qual a diferença entre paquímetro de 0,05 mm e 0,02 mm? O de 0,02 mm tem mais divisões no nônio e captura frações menores, oferecendo maior refinamento na medição.

Paquímetro digital precisa de calibração? Sim. Mesmo com leitura eletrônica, o sensor interno pode desviar e exige verificação periódica com padrões rastreáveis.

Com que frequência calibrar um paquímetro? Anualmente em uso normal, semestralmente em ambientes agressivos e sempre após quedas ou impactos.

Erro de paralaxe afeta muito a leitura? Sim, pode gerar desvios perceptíveis, principalmente em medições que exigem tolerância apertada.

Calibração: o elo entre leitura correta e instrumento confiável

De nada adianta dominar a leitura se o instrumento estiver fora de especificação. A calibração de paquímetros compara o equipamento a padrões de referência rastreáveis.

O processo envolve inspeção física, comparação com blocos-padrão e, quando necessário, ajuste para restaurar a exatidão original do instrumento.

Para uso em condições normais, a recomendação geral é a calibração anual, e semestral em ambientes com variação térmica ou umidade elevada.

Empresas que atuam com calibração rastreada Inmetro e RBC garantem que o certificado emitido tenha respaldo técnico reconhecido nacionalmente.

Precisão que não se improvisa: o próximo passo para sua medição

Saber como ler paquímetro é a base, mas a exatidão real depende de um instrumento calibrado, bem conservado e tecnicamente confiável.

A leitura correta soma escala fixa e nônio com método, evita erros de paralaxe e respeita a resolução de cada modelo, seja ele analógico, digital ou de relógio.

Instrumentos como micrômetros complementam o paquímetro em medições de altíssima precisão, ampliando a confiabilidade do seu controle dimensional.
